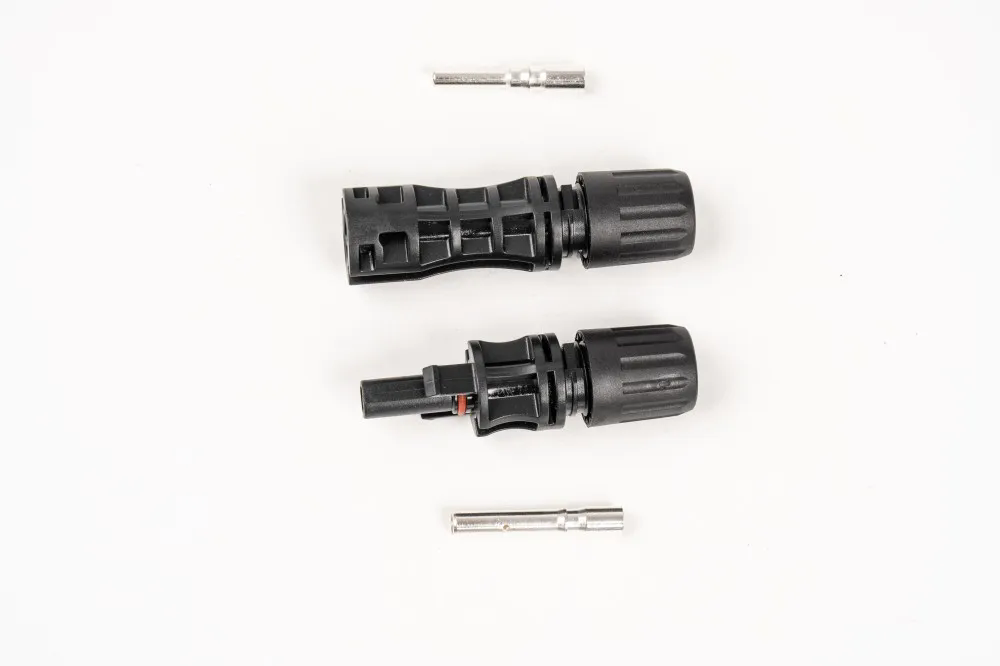

A conector de paneles solareses el puente eléctrico que garantiza una transmisión estable, de bajas pérdidas y resistente a la intemperie entre módulos fotovoltaicos, inversores, cajas combinadoras y otros componentes del sistema. A medida que las instalaciones fotovoltaicas aumentan en escala y eficiencia, el rendimiento de los conectores se ha convertido en uno de los factores decisivos que afectan la seguridad del sistema, la estabilidad del flujo de corriente y la producción a largo plazo.
El rendimiento del conector solar está definido por varios parámetros mensurables. La siguiente tabla resume las especificaciones estándar de nivel profesional comúnmente requeridas en los sistemas fotovoltaicos modernos:
| Parámetro | Especificaciones profesionales típicas | Descripción |
|---|---|---|
| Corriente nominal | 30A-60A | Admite módulos de alto rendimiento y combinaciones de matrices |
| Tensión nominal | 1000 V–1500 V CC | Adecuado para sistemas comerciales y de escala de servicios públicos. |
| Resistencia de contacto | ≤ 0,3 mΩ | Garantiza una pérdida de energía mínima y una conductividad estable a largo plazo. |
| Rango de temperatura | −40°C a +85°C | Permite el rendimiento en climas extremos. |
| Clase de protección | IP67/IP68 | Previene la entrada de agua y polvo durante la lluvia, la limpieza y las tormentas. |
| Material aislante | PPO / PC / Plásticos de ingeniería ignífugos | Ofrece resistencia a los rayos UV y larga duración en exteriores. |
| Sistema de bloqueo | Autobloqueo a presión con estructura antiaflojamiento. | Previene la desconexión accidental |
| Compatibilidad de cables | 2,5 mm² / 4 mm² / 6 mm² | Amplia gama para soportar diferentes niveles actuales |
| Clasificación de llama | UL94-V0 | Garantiza la seguridad contra incendios bajo estrés térmico. |
| Resistencia a los rayos UV | Polímero anti-UV de alto nivel | Previene el agrietamiento y la degradación bajo la luz solar. |
| Proceso de dar un título | TUV, UL, CE | Indica conformidad con los estándares eléctricos globales. |
Estos parámetros determinan colectivamente si un conector garantiza seguridad a largo plazo, baja generación de calor y transferencia de energía estable en entornos fotovoltaicos.
El conector sirve como punto de transmisión de corriente continua continua (CC). Incluso un ligero aumento de la resistencia en este punto puede generar calor excesivo, acelerar la degradación del material y reducir la eficiencia del módulo. Un conector bien diseñado minimiza la resistencia, aumentando el rendimiento energético general durante la vida operativa del sistema.
Las instalaciones solares funcionan con frecuencia en climas severos: desiertos, costas húmedas, estaciones de gran altitud y regiones frías. Los conectores de alta calidad utilizan anillos de sellado multicapa, tapas de bloqueo y una carcasa resistente a los rayos UV para evitar la penetración de humedad, la corrosión, la interferencia de niebla salina y la expansión o contracción inducida térmicamente.
Los fuertes vientos, las vibraciones y el movimiento de los cables pueden hacer que los conectores mal diseñados se aflojen, lo que provoca arcos eléctricos o cortocircuitos. Los conectores modernos adoptan clips de bloqueo reforzados que requieren herramientas especializadas para desconectarse, lo que garantiza la seguridad y el cumplimiento de los estándares de instalación globales.
Los parques solares de próxima generación operan cada vez más a 1500 V CC para reducir las pérdidas de transmisión y los costos de equilibrio del sistema. Los conectores deben soportar voltajes de aislamiento más altos y pruebas estrictas contra riesgos de descargas parciales y fallas de arco.
El auge de los módulos de media celda, bifaciales y de gran formato aumenta la producción actual. Los conectores deben mantener temperaturas seguras incluso bajo cargas más pesadas durante las horas pico de luz solar.
Los fabricantes están integrando engarzado automatizado, sensores de control de calidad inteligentes y robótica para garantizar un contacto preciso entre el conductor y el pin. Esto reduce el error humano y garantiza la coherencia en la producción de grandes lotes.
Los polímeros ecológicos y libres de halógenos y las aleaciones metálicas mejoradas respaldan una vida útil más larga y un reciclaje simplificado al final de su vida útil, en consonancia con los objetivos de sostenibilidad global.
Diferentes conjuntos requieren conectores que admitan combinaciones específicas de corriente y voltaje. Los conectores de tamaño insuficiente corren el riesgo de sobrecalentarse y fallar prematuramente.
El uso de cables de diámetro incorrecto puede afectar la estabilidad del contacto. Siempre haga coincidir el conector con el calibre del cable fotovoltaico previsto.
Los conectores que cumplen con los estándares TUV, UL o IEC garantizan un rendimiento confiable. Las pruebas de vida útil incluyen pruebas de fuerza de tracción, exposición a niebla salina, resistencia al aislamiento húmedo y ciclos térmicos.
Los conectores confiables ofrecen marcas de polaridad claras, funciones de bloqueo ergonómicas y compatibilidad con herramientas de engarzado estándar. Esto reduce el tiempo de instalación y el potencial de error.
P1: ¿Qué causa el sobrecalentamiento en los conectores de paneles solares?
R1: El sobrecalentamiento generalmente se debe a una mala calidad del engarzado, diámetros de cable incompatibles, alta resistencia de contacto, exposición a corriente excesiva o sellado degradado que permite la entrada de humedad. Los conectores premium utilizan aleaciones metálicas de baja resistencia, estándares de engarzado precisos y anillos de sellado de varias etapas para evitar la acumulación térmica, lo que garantiza una transferencia de energía estable durante todo el ciclo de vida del producto.
P2: ¿Con qué frecuencia se deben inspeccionar los conectores de los paneles solares?
R2: La frecuencia de la inspección depende de las condiciones ambientales y la carga del sistema. En general, los conectores de los sistemas residenciales se revisan anualmente, mientras que los de los sistemas comerciales o de servicios públicos pueden requerir inspecciones semestrales. La inspección debe incluir la verificación de decoloración, grietas, clips de bloqueo sueltos, rastros de humedad y aumentos anormales de temperatura durante la operación.
La transición global hacia la energía renovable está aumentando la necesidad de componentes fotovoltaicos robustos, estables y duraderos. A medida que las instalaciones solares se vuelven más potentes y generalizadas, la tecnología de conectores debe evolucionar para satisfacer demandas eléctricas más altas, mayores expectativas de seguridad contra incendios y estándares de durabilidad ambiental más estrictos. La combinación de módulos de alto amperaje, inversores inteligentes, estructuras de microredes y soluciones de almacenamiento híbrido hace que la confiabilidad de los conectores sea más esencial que nunca.
Los fabricantes están avanzando hacia metales de contacto de menor resistencia, carcasas mejoradas a prueba de temperatura y estructuras de bloqueo rediseñadas que admitan el ensamblaje automatizado. Estas innovaciones garantizan que los conectores sigan siendo capaces de soportar sistemas fotovoltaicos durante 25 a 30 años con un mantenimiento mínimo. Los conectores solares de alto rendimiento están posicionados para convertirse en uno de los elementos fundamentales que permitan la expansión global de la energía renovable, reduciendo el tiempo de inactividad del sistema, mejorando la eficiencia a largo plazo y apoyando el cambio mundial hacia la electricidad sostenible.
Los conectores de paneles solares de alta calidad determinan la estabilidad, confiabilidad y eficiencia a largo plazo de los sistemas fotovoltaicos. Su rendimiento determina la eficacia con la que los módulos solares entregan energía en condiciones de temperaturas extremas, exposición prolongada a los rayos UV, fuertes cargas de corriente y entornos exteriores desafiantes. A medida que las instalaciones fotovoltaicas mundiales sigan aumentando, la tecnología de conectores seguirá siendo un factor crucial para la seguridad del sistema y el rendimiento energético. Para organizaciones que buscan soluciones confiables y de alta especificación para aplicaciones solares profesionales, productos diseñados porNingbo Dsola Nueva Energía Técnica Co., Ltd.Proporcionan materiales avanzados, fabricación de precisión y durabilidad duradera adecuada para proyectos modernos de energía renovable.
Para especificaciones técnicas, necesidades de personalización o consultas de adquisición de proyectos,contáctanospara recibir asistencia profesional y soluciones personalizadas.
